Лужа в зоне приёмки склада площадью 30 м² высыхает 6–8 часов при включённой вентиляции. За это время по ней проедет 40–80 раз погрузчик, разнесёт грязь в зону хранения, а влага успеет затечь под стойки стеллажей и запустить коррозию. Один такой эпизод не критичен — но если он повторяется по 2–3 раза в неделю (мойка пола, талый снег с колёс, конденсат с рефа), за 2–3 года стойки 5–8% стеллажных рядов придётся менять. Замена одной стойки — 18–35 тыс ₽ с монтажом, и это без учёта простоя зоны.

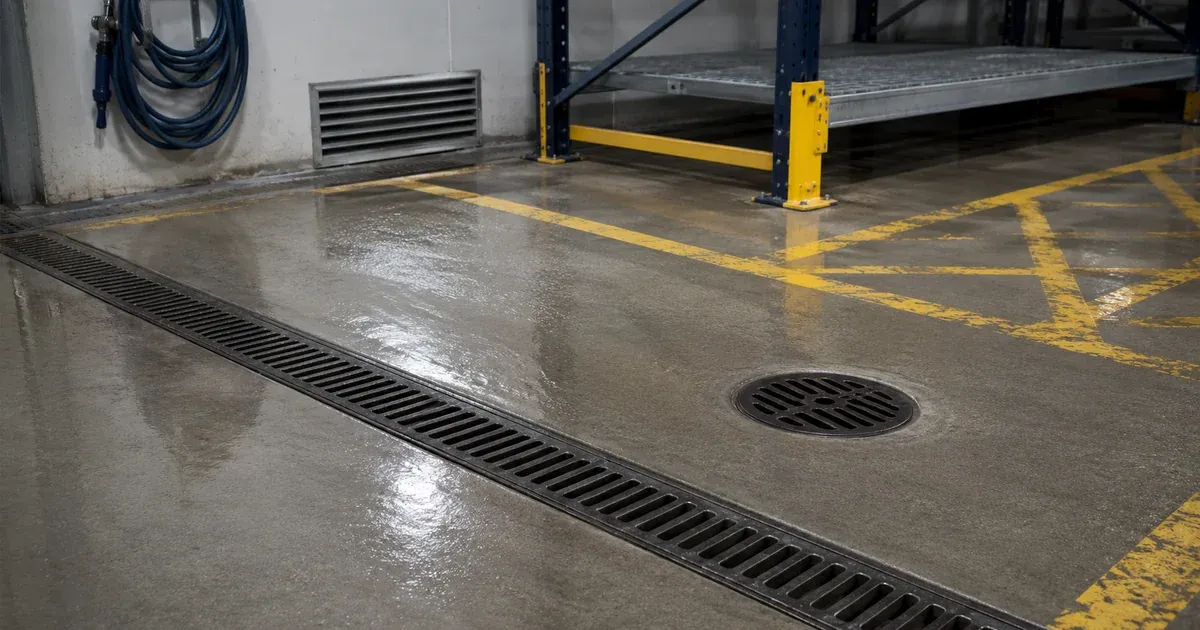

Грамотный дренаж пола склада решает задачу на стадии проекта: уклон 1–2% уводит воду к трапам за 30–60 секунд, а гидрозатвор не пускает запахи и грызунов из канализации. Всё, что нужно — посчитать количество и расположение трапов по СП 56.13330 и заложить гидроизоляционный пирог при заливке. Переделка после ввода склада в эксплуатацию стоит в 3,5–5 раз дороже.
<!-- callout-1 -->
<!-- kpi-1 -->
Куда уходит вода на складе: 5 источников
Многие склады проектируются «сухими» — без дренажа вообще, на ровном полу с уклоном 0%. На пищевых, фарм- и автоскладах такой подход даёт сбой уже на первом году эксплуатации.
Источник 1: мойка пола. Регламент СанПиН для пищевых складов — мойка 1–2 раза в смену в зоне приёмки и упаковки, 1 раз в сутки в зоне хранения. На 1 000 м² уходит 800–1 500 литров воды за один цикл. Без уклона эта вода стоит лужами по 4–8 часов.
Источник 2: конденсат на рефрижераторах и испарителях. Реф с грузом из шоковой заморозки даёт 8–25 литров конденсата в час в первые 30–60 минут после стыковки с доком. Испарители морозильных камер при разморозке сбрасывают 50–150 литров за цикл (4–6 циклов в сутки).
Источник 3: талый снег и грязь с погрузчиков. В зимний сезон электропогрузчик заносит на колёсах 0,5–1,2 кг снега за каждый рейс с улицы. При 80–120 рейсах в смену это 40–140 кг талой воды в зоне приёмки.
Источник 4: аварийные разливы. Прорыв трубы отопления, ливневый затоп через ворота, разлив тары с жидкостью — 500–3 000 литров за инцидент. Без дренажа вода идёт в зону хранения и убытки умножаются.
Источник 5: мойка техники. Раз в неделю — погрузчик, гидравлическая тележка, ричтрак. 200–400 литров на единицу. Часто моют прямо на складе в отсутствие отдельной зоны мойки.
Совокупно для склада 2 000 м² с пищевой спецификой — 3,5–8 м³ воды в сутки. Дренаж это норма, а не опция.
Уклон пола: 1–2% по СП 29.13330
Норматив. СП 29.13330.2011 «Полы», раздел 5 — уклон полов в производственных и складских помещениях принимается 1% для помещений с сухой уборкой и 1,5–2% для помещений с регулярной мойкой и стоком жидкостей. На практике для склада это 10 мм/м (1%) или 20 мм/м (2%).
Зоны 0% уклона. Зона хранения с паллетным или стеллажным расположением. Уклон под стеллажами недопустим: стойки получают неравномерную нагрузку, дилатация (тепловое расширение) идёт по диагонали и вырывает анкера. Подробно про нагрузку на пол склада и марки бетона — в отдельной статье.
Зоны 1% уклона. Проезды погрузчиков между стеллажными рядами, зона приёмки сухого груза, упаковочные участки. Уклон даёт сток случайной воды (опрокинутый стакан, протекшая тара), но не мешает технике.
Зоны 1,5–2% уклона. Зоны мойки, разгрузки рефов, мойки техники, санузлы, душевые. Здесь вода — постоянный фактор, и нужен быстрый сток.
Как считают площадь под уклон. Берётся «карман» вокруг трапа радиусом 3–5 м (для трапа DN100) или 4–6 м (для DN150). Внутри кармана уклон от периметра к центру — 1,5–2%. Перепад: 60–120 мм для кармана радиусом 6 м с уклоном 2%.
Типовая ошибка проектировщиков — назначить уклон 2% по всему полу. На площади 1 000 м² с двумя трапами по концам перепад высоты составит 200–300 мм, и техника физически не сможет нормально работать. Правильная схема — кластеры из трапов и локальные уклоны под каждый кластер.
Типы трапов: щелевые, точечные, лотки
Точечный трап. Квадратный или круглый, размером 150×150 мм или круглый 110/150/200 мм. Чугунный или нержавеющий, нагрузка 6–15 тонн (по классу EN 1253). Внутри — корзина для крупного мусора, ниже — гидрозатвор. Цена: 4–12 тыс ₽ за единицу (нержавейка) или 2,5–6 тыс ₽ (чугун).
Применение: зоны умеренного водосброса (мойка по графику, конденсат рефа), площадь обслуживания 25–40 м².
Щелевой трап. Длинная щель 100×600 мм или 100×1000 мм, нержавеющая сталь. Высокая производительность водоотведения — 4–8 л/с против 1,5–3 л/с у точечного. Нагрузка 9–25 тонн. Цена: 12–35 тыс ₽ за погонный метр.
Применение: длинные коридоры мойки, зоны массового водосброса (рыбный и мясной цех), у разгрузочных ворот рефов.
Лоток (промышленный канал). Линейный лоток шириной 100–300 мм с решёткой по верху. Длина — секциями по 0,5–1 м, набирается на нужную дистанцию. Материалы: полимербетон, бетон, нержавейка. Нагрузка по классу EN 1433: A15 (1,5 т, пешеходные зоны), C250 (25 т, лёгкая техника), D400 (40 т, погрузчики и грузовики), F900 (90 т, тяжёлая техника).
Применение: на въезде в склад через ворота (улавливает воду с улицы), вдоль линии доков рефов, в моечных боксах техники.
Сравнение типов трапов:
| Тип | Производительность | Нагрузка | Цена | Зона применения |
|---|---|---|---|---|
| Точечный чугунный DN100 | 1,5 л/с | до 12,5 т (С250) | 2,5–6 тыс ₽ | Умеренные стоки, до 25 м² |
| Точечный нержавейка DN150 | 3 л/с | до 15 т (D400) | 6–12 тыс ₽ | Пищевые зоны, до 40 м² |
| Щелевой нержавейка 1000 мм | 4–8 л/с | до 25 т (D400) | 12–35 тыс ₽/м | Линии мойки, доки рефов |
| Лоток полимербетон 200 мм | 8–15 л/с | до 40 т (D400) | 5–9 тыс ₽/м | Ворота, мойка техники |
Корзина-сетка внутри трапа обязательна — без неё мусор уйдёт в стояк и через 6–18 месяцев забьёт горизонтальный коллектор. Очистка коллектора — 25–60 тыс ₽ работы плюс простой зоны на 4–8 часов.
Расположение трапов: шаг 6–10 м
Базовая формула — 1 трап на 25–40 м² для зон умеренной мойки, 1 трап на 12–20 м² для интенсивных зон (мойка ежесменная, доки рефов). При высоком уклоне (2%) и крупном кармане можно увеличить до 60 м² на трап, но рискуете долгим стоком при аварийном разливе.
Углы зоны мойки. Трап в углу — плохая идея: вода с трёх сторон собирается медленно, в углах остаются мокрые мёртвые зоны. Правильно — трап в центре зоны, уклон со всех 4 сторон.
Зона приёмки. 1 трап на каждые 2 дока разгрузки. Расположение — между доками, в 1,5–2 метрах от линии ворот, чтобы перехватить талую воду до её попадания на основной пол.
Доки рефов. Лоток вдоль линии доков, шириной 150–200 мм, на удалении 30–50 см от ворот. Конденсат с реф-машины уходит сразу в лоток, не растекаясь.
Зона мойки техники. Лоток по периметру моечного бокса плюс точечный трап в центре. Площадь 12–18 м², локальный уклон 2%.
Санузлы и комнаты отдыха. 1 точечный трап DN100 на санузел и 1 на душевую (если есть). Обязательная связь с раковиной — без отдельного трапа санузел будет протекать в коридор после первой же засора.
Чек-лист расположения (4 пункта, проверьте каждый):
- Трап не под стеллажом и не ближе 1 м к опоре стойки (затрудняет обслуживание).
- Трап не под маршрутом погрузчика с тяжёлым грузом — нагрузка на корпус превысит класс (выбирайте D400 или F900, если избежать нельзя).
- Трап не ближе 0,5 м к стене (нужен доступ для очистки корзины).
- Расстояние до канализационного стояка — не более 5 м по горизонтали (иначе нужен дополнительный уклон трубы 1,5–2%).
Гидроизоляция пола: 3 слоя
Уклон и трапы — это первая линия. Вторая — гидроизоляция, которая ловит воду, просочившуюся через микротрещины бетона. На пищевых и складах с агрессивными средами гидроизоляция обязательна по СанПиН.
Слой 1: рулонная мембрана. Битумно-полимерная или ПВХ-мембрана толщиной 1,5–2 мм. Укладывается на черновую стяжку, сваривается на стыках горячим воздухом. Перекрытие швов — 100 мм. Заведение на стену — 200–300 мм.
Слой 2: армированная стяжка. Цементная стяжка 60–80 мм с армирующей сеткой 100×100×4 мм. Защищает мембрану от механики и распределяет точечные нагрузки.
Слой 3: финишное покрытие. Эпоксидный или полиуретановый наливной пол толщиной 3–5 мм. Беспоровый, моется любой химией, выдерживает мойку под давлением. Срок службы — 7–12 лет при правильной эксплуатации.
Альтернатива слою 3 для непищевых складов — топпинговое покрытие (упрочнённый цементно-полимерный слой 3–5 мм поверх свежего бетона). Дешевле эпоксидки в 2,5–3 раза, но даёт пористую поверхность — впитывает масла и красители, через 3–5 лет вид теряется.
Сравнение финишных покрытий:
| Покрытие | Толщина | Цена | Срок службы | Где применять |
|---|---|---|---|---|
| Топпинг | 3–5 мм | 600–900 ₽/м² | 8–12 лет | Сухие склады, классы C-B |
| Полиуретан | 2–4 мм | 1 500–2 500 ₽/м² | 7–10 лет | Зоны с маслами и химией |
| Эпоксидный наливной | 3–5 мм | 1 800–3 200 ₽/м² | 10–15 лет | Пищевые, фарма, мойка |
| Эпоксидно-кварцевый | 5–8 мм | 2 800–4 500 ₽/м² | 15–20 лет | Зоны экстремальной мойки |
Узел заведения мембраны на стену — критическая точка. 70% протечек случаются именно здесь, потому что монтажники не заводят гидроизоляцию выше уровня пола или плохо герметизируют стык. Норма — заведение на 200–300 мм с фиксацией прижимной планкой и герметиком.
Отвод в ливневую: жироуловитель и колодец
Вода с трапов идёт в горизонтальный коллектор внутри пола (труба ПВХ диаметром 110–160 мм с уклоном 1,5–2%), затем во внешний колодец и оттуда — в ливневую канализацию района или в локальные очистные сооружения.
Жироуловитель. Для пищевых складов и складов с мойкой техники — обязателен по СНиП. Объём подбирают по формуле: V = Q × t / 60, где Q — расход воды в литрах за минуту (для склада 1 000 м² пищевого типа — 25–40 л/мин), t — время отстаивания (30 минут минимум). Для типового склада объём жироуловителя — 1 000–1 500 литров. Цена: 60–180 тыс ₽ за подземный сепаратор, плюс монтаж 40–80 тыс ₽.
Очистка жироуловителя — раз в 1–3 месяца (зависит от нагрузки). Договор с подрядчиком на ассенизаторскую откачку — 8–15 тыс ₽ за выезд.
Маслобензоуловитель. Для складов с разгрузкой бензина, ГСМ, химии — отдельный сепаратор. Норма по СП 32.13330. Объём по аналогичной формуле, но коэффициент очистки выше — 95–99% улавливания нефтепродуктов.
Колодец гашения. Бетонный круглый колодец диаметром 1,5–2 м, глубиной 2,5–3,5 м. Гасит скорость потока перед сбросом в магистраль ливнёвки. Цена с монтажом — 80–150 тыс ₽.
Сбрасывать стоки склада в фекальную канализацию нельзя — это административный штраф 20–50 тыс ₽ от Водоканала плюс предписание о переделке. Только в ливневую или в локальные очистные.
Зимний контур: обогрев и теплоспутник
В регионах с минусовыми зимними температурами наружный участок ливневой трубы и колодец промерзают. Замёрзшая вода в трапе превращает уклон в каток, а растрескавшийся стояк — в аварию на 200–500 тыс ₽.
Теплоспутник. Греющий кабель 18–25 Вт/м, проложенный вдоль наружной трубы под утеплителем. Включается термодатчиком при +3°C и ниже. Расход электричества: 0,8–1,5 кВт·ч на 10 метров трассы в сутки.
Утепление колодца. Пенополистирольная скорлупа 50–80 мм по периметру, утеплённая крышка с воздушным зазором. Снижает теплопотери в 4–6 раз.
Заглубление труб. Прокладка ниже глубины промерзания (для Москвы — 1,4 м, для Новосибирска — 2,2 м, для Якутска — 3,5 м). Часто на участке невозможно по высотам — тогда обогрев становится единственным вариантом.
Контур обогрева трапов внутри склада. Не нужен, если склад отапливается и температура у пола не ниже +5°C. Для морозильных и охлаждаемых складов — нужен локальный обогрев самого трапа и первых 1,5–2 метров отводящей трубы. Подробнее про температурный контур — в гайде морозильные склады.
Стоимость дренажа: 600–1500 ₽/м²
Дренажный контур склада складывается из 5 статей: гидроизоляция, уклон бетонной стяжки, трапы и лотки, внутренняя канализация и наружные очистные.
Эконом-вариант (600–800 ₽/м²). Топпинговое покрытие, точечные трапы чугун DN100 шагом 30–40 м², без жироуловителя, без обогрева. Подходит для сухих складов класса C/B с минимальной мойкой.
Средний вариант (900–1 200 ₽/м²). Полиуретановое покрытие, точечные трапы нержавейка DN150 шагом 25–30 м², жироуловитель 1 000 л, обогрев наружного участка. Класс B+, лёгкая пищёвка, нефарма.
Премиум-вариант (1 200–1 500 ₽/м²). Эпоксидно-кварцевое покрытие, щелевые трапы и лотки, жироуловитель + маслобензоуловитель, полный обогрев, гидроизоляция мембраной 2 мм с заведением на 300 мм. Класс A, пищёвка по GFSI, фарма по GDP.
Для склада 2 000 м² разброс инвестиций в дренаж: 1,2–3 млн ₽. Это 3–6% от общей сметы строительства. Подробнее про этапы и бюджеты — в статье проект склада за 10 шагов.
Окупаемость через предотвращение убытков. На складе без дренажа: 1 авария по 80–200 тыс ₽ в год, замена 3–5 стоек стеллажей за 5 лет (90–175 тыс ₽), штрафы Роспотребнадзора и Водоканала (40–120 тыс ₽ в год). За 5 лет — 600 тыс — 1,5 млн ₽ убытков на склад 2 000 м². Дренажный контур премиум-класса окупается ровно за этот срок.
Частые ошибки: уклон не туда, забитые трапы, нет ревизий
Ошибка 1: уклон от трапа, а не к трапу. Бетонщики залили площадку, ориентируясь на глаз, и уклон ушёл в обратную сторону. Вода стекает к стене и стоит в углу. Решение — переделка участка пола 8–15 м² (40–80 тыс ₽ работы плюс простой). На приёмке после заливки проверяйте уклон уровнем по 4 точкам вокруг каждого трапа.
Ошибка 2: забитые трапы из-за отсутствия корзин. Корзину-сетку поставили только на 30% трапов, остальные «оптимизировали». Через 8–14 месяцев стояки забиваются, требуется механическая прочистка. Цена прочистки — 25–60 тыс ₽ за стояк плюс простой 4–8 часов.
Ошибка 3: нет ревизионных люков. Горизонтальный коллектор внутри пола проложен без ревизий. Забилось — придётся вскрывать пол. Норма: ревизия каждые 12–15 метров и на каждом повороте. Цена ревизионного люка с монтажом — 8–18 тыс ₽, экономия по сравнению со вскрытием — 100–300 тыс ₽.
Ошибка 4: пересохший гидрозатвор. В редко используемых трапах вода в гидрозатворе испаряется за 3–6 недель. Запах канализации и пути для грызунов — открыты. Решение: автодолив гидрозатвора (специальные клапаны) или регламент пролива 1 раз в 2 недели.
Ошибка 5: один трап на огромную зону. Проектировщик «сэкономил» на трапах. Сток воды занимает 15–25 минут вместо 1–2, лужи стоят полсмены. Переделка с добавлением 4–6 трапов — 200–400 тыс ₽. Дешевле было заложить правильную схему сразу.
Ошибка 6: дренаж без вентиляции. Под нагрузкой испарение с мокрых зон требует кратности воздухообмена 4–6 раз в час, иначе скапливается влага и плесень. Норму смотрите в гайде вентиляция склада.
FAQ
Можно ли уложить трапы после ввода склада в эксплуатацию? Технически — да, но дорого: придётся вырезать участки пола 1×1 м под каждый трап, штробить под отводящую трубу 1,5–3 м, восстанавливать гидроизоляцию и покрытие. Цена работы — 40–80 тыс ₽ за трап против 8–18 тыс ₽ при монтаже в новой стяжке. Плюс простой зоны на 5–10 дней. Логичнее заложить дренажный контур в проекте даже «на будущее»: трапы и лотки, временно закрытые заглушками, ждут разработки специализированной зоны без увеличения затрат на переделку. Если вы арендуете склад на 3–5 лет с возможной сменой профиля, обязательно требуйте от арендодателя информацию о наличии дренажа и его пропускной способности до подписания договора.
Какой уклон делать у ворот, чтобы талая вода не текла в склад? Перед воротами снаружи — уклон 2–3% от ворот на расстояние 2–4 метра. Внутри сразу за воротами — лоток вдоль линии порога, шириной 150–200 мм, с уклоном 1% вдоль самого лотка к канализационному стояку. Перепад порога — не более 20 мм (норма по ГОСТ для проезда погрузчиков). Дополнительная защита — тепловая завеса над воротами зимой: снижает занос снега на 50–70%.
Чугун или нержавейка для трапов: что выбирать? Чугун — дешевле в 2–3 раза, выдерживает нагрузку до 15 тонн, не корродирует в обычной воде. Минусы: тяжёлый (15–30 кг трап DN150), при попадании химии (мойка с агрессивными средами, кислоты) — ржавеет, отметины не отмываются. Применение: непищевые склады, гараж, мойка техники. Нержавейка AISI 304 или AISI 316 — для пищёвки, фармы, химии. Дороже, но выдерживает любую мойку с горячими щелочными растворами. AISI 316 нужна там, где есть хлориды (морепродукты, соляные растворы).
Как часто нужно обслуживать дренаж? Регламент минимальный: ежедневно — визуальный осмотр трапов на засор корзины (1 минута); еженедельно — пролив всех трапов горячей водой 60–70°C для смыва жировых отложений (30 минут на 20 трапов); ежемесячно — снять корзину, очистить, проверить гидрозатвор (1–2 часа). Раз в квартал — гидродинамическая прочистка коллектора подрядчиком (15–25 тыс ₽). Раз в 1–3 месяца — откачка жироуловителя ассенизатором (8–15 тыс ₽). Без этого регламента дренаж забивается за 12–18 месяцев и требует капитальной прочистки на 80–200 тыс ₽.
Нужен ли дренаж морозильному складу? Да, но локальный. В морозильной камере при −18…−25°C вода замерзает мгновенно — обычный дренаж бесполезен. Дренаж нужен в зоне приёмки/отгрузки морозильника (там идёт разгрузка рефов с конденсатом), в зоне разморозки испарителей, в шлюзовой зоне между холодным и тёплым контурами. Все трапы и трубы — с обогревом теплоспутником, иначе замёрзнут. Подробнее по холодильной специфике — в гайде морозильные склады.
