AS/RS vs pallet shuttle: когда полная автоматизация, когда хватит каретки

AS/RS и pallet shuttle решают одну задачу — поднять плотность и скорость хранения паллет — но делают это разными способами и за разные деньги. AS/RS убирает оператора полностью: кран-штабелёр на рельсах в стеллажах 12–25 метров обслуживает зону хранения без людей. Pallet shuttle оставляет погрузчик с оператором снаружи и автоматизирует только перемещение паллеты внутри канала. Разница в CAPEX — 25–30 раз, в производительности — 2–3 раза, в требованиях к зданию и ИТ — на порядок.

Ниже — детальное сравнение по 8 критериям с цифрами, формулами и сводной таблицей. После прочтения вы сможете определить точку перелома по паллетопотоку для своего склада и аргументировать выбор перед инвесткомитетом. На большинстве проектов 2024–2026 в РФ выбор сводился именно к этим двум технологиям: drive-in и фронтальные стеллажи уже не покрывают потоки крупных РЦ, а полностью «тёмные» склады с goods-to-person требуют CAPEX от 500 млн ₽ и доступны единицам игроков. Если уже знаете, что объём небольшой — переходите сразу к разделу про pallet shuttle: устройство и окупаемость.

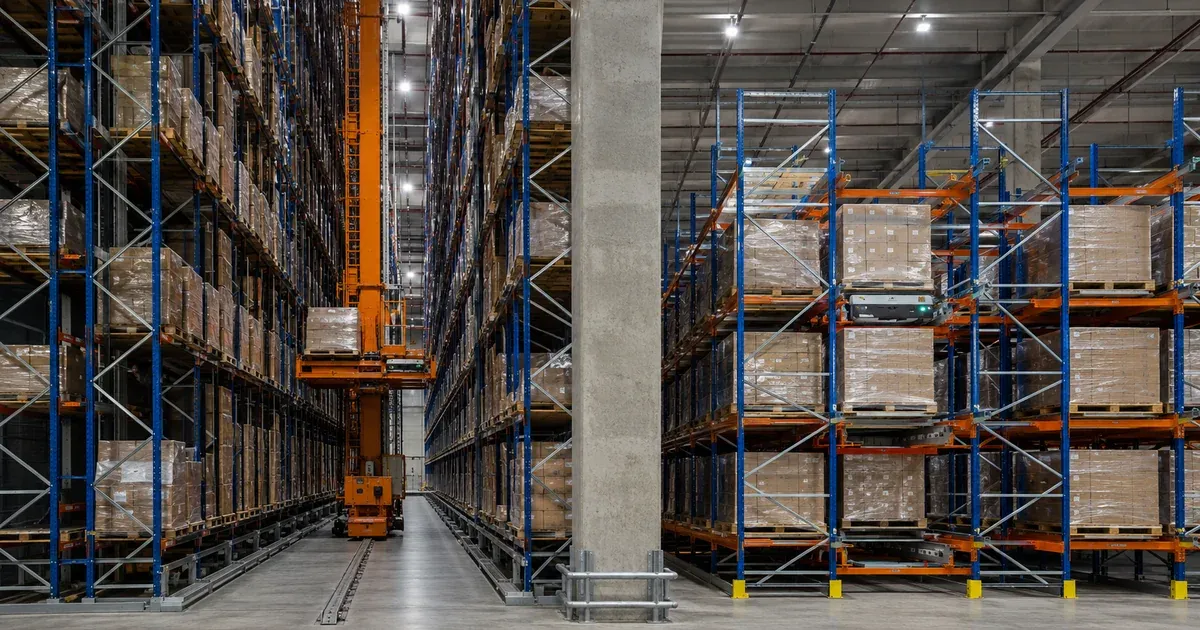

Что такое AS/RS и pallet shuttle: устройство обеих систем

AS/RS: краны на рельсах и полная автоматизация

AS/RS (Automated Storage and Retrieval System) — автоматизированная стеллажная система с кранами-штабелёрами, которые двигаются по рельсам между рядами стеллажей. Кран принимает паллету в зоне выдачи, поднимается на нужный ярус, заезжает в проход и ставит груз в свободную ячейку без участия человека. Управление идёт от WCS (Warehouse Control System), которая получает задания от WMS и переводит их в команды для приводов.^fem-9831

Физически — три блока. Стеллажи 12–25 метров, обычно фронтальные двойной глубины. Кран-штабелёр массой 8–18 тонн с телескопическими вилами, горизонтальная скорость 3–4 м/с, вертикальная 1,5–2 м/с. Приёмо-передаточная зона с конвейером у торца.^en-528 Здание — высота 14–28 м, пол с нагрузкой 8–14 т/м² и допуском плоскости ±2 мм на 10 м. Часто стеллажи становятся несущей конструкцией (rack-clad), что снижает стоимость здания на 15–25%, но привязывает его к системе на 20+ лет.

Зона работы — без людей. Свет выключен (отсюда термин dark warehouse), температура любая от −30 до +40 °C. Кран не устаёт, не ошибается при адресовке, работает в 3 смены без оплаты переработок. Типовая производительность одной линии — 25–35 двойных циклов в час, или 750–1200 операций (одна операция = заехать или выехать с одной паллетой). Минимальный экономически оправданный масштаб — от 4 000 паллетомест на линию и от 50 000 паллетооборотов в месяц на весь склад.

Pallet shuttle: каретка внутри стеллажа

Pallet shuttle — полуавтоматическая система: каретка ездит по направляющим внутри канального стеллажа глубиной 5–8 паллет, снаружи остаётся оператор на погрузчике. Оператор подвозит паллету к торцу канала, ставит её на направляющие и нажимает кнопку на пульте. Каретка подхватывает паллету снизу, поднимает на 30–50 мм, едет вглубь канала и опускает на ближайшее свободное место.

Каретка — устройство массой 200–300 кг с литий-ионным аккумулятором 24 В, скоростью 0,8–1,2 м/с с грузом. Заряд держится 8–10 часов работы или 600–900 паллет за смену. Между каналами каретка переезжает на лотке-переноске с помощью погрузчика. Здание проще AS/RS: высота 8–11 м (4–6 ярусов), пол 6 т/м², плоскость ±3 мм на 4 м, фундамент 200–300 мм. Бесперебойное питание не критично — при отключении света каретка дорабатывает цикл на аккумуляторе.

Оператор погрузчика остаётся в зоне работы постоянно: подвозит паллеты к торцам, запускает каретку, забирает выехавшие паллеты. Один оператор обслуживает 4–8 каналов с одной кареткой. Работа в 1–2 смены, в 3-ю смену экономика обычно не складывается. Типовая производительность одного канала — 60–90 паллет в час, система из 6–8 каналов — 300–500 операций в час. Минимальный масштаб — от 800 паллетомест и 8 000 паллетооборотов в месяц. Подробнее в статье pallet shuttle: устройство и окупаемость.

Критерий 1. CAPEX и стоимость владения

CAPEX — главный разделитель двух систем. AS/RS на одну линию (кран + стеллажи на 4 000–6 000 паллетомест + конвейер + WCS) обходится в 50–80 млн ₽: кран-штабелёр 18–28 млн ₽, стеллажи усиленной конструкции 16–22 млн ₽, конвейер и подъёмники 6–10 млн ₽, ПО 4–8 млн ₽, шеф-монтаж 4–6 млн ₽. На склад из 4–6 кранов CAPEX масштабируется до 250–450 млн ₽.

Pallet shuttle на одну линию (канал глубиной 6–8 паллет, 5 ярусов, каретка, стеллажи, пульт) — 2–3 млн ₽: каретка 1,1–1,5 млн ₽, канальные стеллажи 600–900 тыс. ₽, пульт и зарядное 90–140 тыс. ₽, монтаж 200–350 тыс. ₽. Склад из 8 линий с двумя челноками — 18–24 млн ₽, в 3–4 раза дешевле минимального AS/RS.

Разница в 25–30 раз кажется огромной, но она пропорциональна разнице в масштабах. AS/RS — инфраструктура на 4 000+ паллетомест с пропускной способностью 1 000 опер/ч. Pallet shuttle на ту же ёмкость потребует 8–10 линий и даст CAPEX 25–40 млн ₽ — на равном масштабе разница сокращается до 1,5–2,5 раз.

OPEX тоже различается. AS/RS требует 1,5–2,5 человека на смену (диспетчер WCS + 1–2 техника), shuttle — 2–4 операторов погрузчика плюс техник. ТО кранов — 2,5–4% от стоимости в год (1,5–3 млн ₽), ТО shuttle — 6–8% (180–240 тыс. ₽ на каретку). TCO на 7 лет при потоке 30 000 паллет/мес: AS/RS — 95–135 млн ₽, pallet shuttle на 8 линий — 35–48 млн ₽. Shuttle экономнее в 2,5–3 раза, но при росте потока до 80 000 AS/RS уже выигрывает за счёт ФОТ.

Критерий 2. Производительность и пропускная способность

AS/RS даёт 25–35 двойных циклов в час на линию, или 750–1200 операций (одна операция = одна паллета на вход или выход). Pallet shuttle — 60–90 операций в час с одной линии-канала, система из 6–8 каналов — 300–500 операций в час.^en-15620 Разница в 2,5–3 раза в пользу AS/RS объясняется четырьмя факторами: кран работает в проходе постоянно, а каретка перевозится между каналами погрузчиком (5–8 минут); кран двигается одновременно по горизонтали и вертикали, каретка — только горизонтально; AS/RS забирает паллету за одно движение вил без оператора, shuttle ждёт оператора с погрузчиком; AS/RS не имеет пауз на смену операторов.

На пиках разница может быть меньше. AS/RS не накапливает задания пакетами — выполняет их по одному. При пиках 1500+ операций/час кран становится узким местом. Pallet shuttle масштабируется проще: добавили вторую каретку в канал — пропускная способность выросла на 40–60%. Для FMCG и e-commerce с сезонными пиками 2,5–3× от среднего AS/RS на проектную нагрузку упрётся в потолок. Альтернатива — закладывать AS/RS с запасом 30–40% по производительности, но это удорожает проект на 20–30 млн ₽.

Реальные цифры по российским объектам 2024–2025: AS/RS выдают 850–1050 операций/час в среднем (75–88% от паспортной), shuttle — 280–420 (78–84%). Потери связаны с ИТ-задержками, простоями на зарядку и плановым ТО (4–6 часов в неделю у AS/RS).

Критерий 3. FIFO vs LIFO

Принцип ротации — фундаментальное различие, для многих складов решающее. AS/RS работает в режиме FIFO по умолчанию: каждая паллета в индивидуальной ячейке, WMS помнит дату загрузки, кран забирает самую старую при отгрузке. Контроль сроков годности — на уровне отдельной паллеты, ошибки исключены. AS/RS поддерживает FIFO, LIFO и FEFO одинаково — выбор делается на уровне WMS, плюс позволяет выборочную ротацию и сложные правила миксования партий.

Pallet shuttle в стандартной односторонней конфигурации работает по LIFO: паллета загружается со стороны прохода, едет вглубь канала и встаёт за предыдущими. Отгрузка с того же торца — забирается последняя загруженная первой. Для бакалеи в плёнке, бытовой химии и непродовольственных товаров со сроком 1+ год это не проблема. Для FMCG со сроками 30–90 дней и фармы с обязательным FEFO — это блокер.

Решение для shuttle есть — двусторонний канал (FIFO): загрузка с одного торца, выгрузка с другого. Снижает плотность хранения на 20–25% и увеличивает CAPEX на 30–40% (нужны два проезда). При двустороннем shuttle разница с AS/RS по гибкости сокращается, но плотность тоже падает. Для пищёвки, фармы, косметики со сроками AS/RS — естественный выбор. Для металла, стройматериалов, упаковки подходит shuttle с LIFO.

Критерий 4. Требования к зданию

AS/RS требует специализированного здания. Высота под низ стропил — 14–28 м (стеллажи 12–25 м плюс 1,5–2 м на конвейер). Пол — нагрузка 8–14 т/м², плоскость ±2 мм на 10 м, армирование двойной сеткой. Фундамент — монолитная плита 350–500 мм с углублёнными опорами под стойки.^en-15620 Стены и кровля могут крепиться к стеллажам (rack-clad) — это дешевле на 15–25% за м³, но сложнее в реконфигурации: заменить стеллажи через 15 лет означает разобрать половину здания.

Pallet shuttle требует обычного современного склада. Высота 8–11 м (4–6 ярусов по 1,5–1,8 м), пол 6 т/м² с плоскостью ±3 мм на 4 м, армирование одной сеткой. Фундамент — плита 200–300 мм. Стеллажи стоят независимо от здания и могут быть демонтированы за 2–3 недели. Климатический режим — от −30 до +35 °C, при −30 °C ёмкость аккумулятора падает на 30–35% и время работы сокращается до 5–6 часов; для морозильников закладывают резервные каретки.

Стоимость здания под AS/RS — 35–55 тыс. ₽ за 1 м² против 20–30 тыс. ₽ за обычный склад. На объект 5 000 м² разница 75–125 млн ₽ — сопоставимо с CAPEX самой системы. AS/RS оправдан при строительстве нового склада или наличии готового высокого здания. В арендованных стандартных складах высотой 10–12 м AS/RS физически не помещается, shuttle — да.

Критерий 5. ИТ-сложность

AS/RS требует двухуровневой ИТ-архитектуры: WMS + WCS. WMS управляет заказами и остатками, WCS (Warehouse Control System) — посредник между WMS и физическими приводами. WCS получает задания от WMS («забери паллету X из ячейки Y, доставь в зону Z»), разбирает их на низкоуровневые команды («горизонталь 87 м, вертикаль 9,5 м, телескоп 0,8 м, захват 1,2 с») и контролирует выполнение в реальном времени.

Интеграция WMS-WCS — критичный и дорогой этап. Бюджет 4–8 млн ₽, срок 4–8 месяцев, в команде нужны ИТ-архитектор, разработчик, инженер по автоматике, тестировщик. Любые изменения в WMS требуют доработки WCS, что удлиняет цикл на 6–12 недель. Склад привязан к одному вендору WCS на весь срок жизни системы (10–20 лет).

Pallet shuttle — простая ИТ-схема: WMS + контроллер каретки. WMS управляет заданиями оператора, контроллер каретки — локальная электроника, не интегрируется с WMS напрямую, связь идёт через оператора. Бюджет ИТ-части — 200–500 тыс. ₽ на пуск, срок внедрения 4–8 недель. Каретки разных производителей взаимозаменяемы по интерфейсу — привязка к вендору минимальна.

Эта разница — недооценённый фактор выбора. AS/RS требует зрелой ИТ-функции: 2–3 человека в команде сопровождения, бюджет на доработки 1,5–3 млн ₽/год, 6–12-месячные циклы изменений. Pallet shuttle живёт на типовой WMS без выделенной команды. Для среднего бизнеса с поверхностной ИТ-зрелостью AS/RS — это технологический и организационный риск.

Критерий 6. Минимальная окупаемость

Окупаемость зависит от потока. Pallet shuttle окупается за 18–24 месяца при потоке от 8 000 паллетооборотов в месяц на 800–1200 мест. AS/RS — за 28–36 месяцев при потоке от 50 000 на 4 000–6 000 мест. Если поток ниже минимума, окупаемость растягивается до 5–7 лет и проект теряет смысл.

Расчёт на конкретных цифрах: склад 4 000 паллетомест, поток 60 000 операций/мес. AS/RS: CAPEX 65 млн ₽, OPEX 14 млн ₽/год (ФОТ 5 + ТО 3 + электро 3 + амортизация 3), окупаемость 32 мес. Pallet shuttle на 8 линий с 2 челноками: CAPEX 22 млн ₽, OPEX 21 млн ₽/год (ФОТ 14 + ТО 3 + электро 2 + амортизация 2), окупаемость 19 мес. Shuttle окупается быстрее, но к концу 5-го года совокупные затраты сравниваются: AS/RS 135 vs shuttle 127 млн ₽. К концу 7-го AS/RS становится дешевле: 163 vs 169 млн ₽.

При потоке 80 000 операций/мес расклад меняется радикально. Shuttle уже не справляется одной линией с двумя каретками — нужно 10–12 линий, ФОТ операторов растёт до 22–28 млн ₽/год. AS/RS на тот же поток требует одной дополнительной линии (+15 млн ₽). За 5 лет: AS/RS 145 vs shuttle 165 млн ₽. Ниже 30 000 операций/мес AS/RS не окупается никогда — кран простаивает 50–70% времени. На таких объёмах разумный выбор — pallet shuttle или вообще 11 типов стеллажей с обзором и выбором без автоматики вообще.

Критерий 7. Гибкость по SKU

AS/RS работает с любым количеством SKU — каждая ячейка независима, WMS адресует артикулы по ABC и оптимизирует размещение под скорость отгрузки. Типовая ёмкость 4 000–6 000 мест — 300–800 SKU, при необходимости до 1 500+ без увеличения времени цикла. Селективность — 100%.

Pallet shuttle оптимален при 5–20 SKU. Каждый канал отводится под один артикул — нарушение этого правила создаёт LIFO-хаос. При 8 SKU и 1 200 мест получается 150 мест на артикул, каналы загружаются равномерно. При 30+ SKU каналы становятся мелкими (40 мест на артикул, глубина 4 паллеты), заполняемость падает до 50–60%, преимущество плотности исчезает. При 50+ SKU shuttle экономически нецелесообразен. Промежуточный диапазон 20–50 SKU спорный: если 80% оборота приходится на 5–8 артикулов, ставим shuttle на них и фронтальные стеллажи на хвост.

Сезонность — отдельный риск shuttle. Если зимой 10 SKU, а летом 40, shuttle работает оптимально половину года. AS/RS не чувствителен к сезонным колебаниям. Новый артикул в AS/RS вводится за 5–10 минут, в shuttle — 1–2 рабочих дня (выделить канал, перенастроить ярлыки, обучить оператора). Для FMCG с регулярным запуском новинок (5–10 SKU в месяц) разница значимая.

Критерий 8. Энергопотребление

AS/RS потребляет 90–130 кВт·ч за смену на кран плюс 15–25 кВт·ч на конвейер. В сутки 24/7 — 350–500 кВт·ч на линию, в год — 130 000–185 000 кВт·ч, или 850 тыс.–1,5 млн ₽ при тарифе 6,5–8 ₽/кВт·ч (РФ 2026). Pallet shuttle потребляет 12–18 кВт·ч на каретку за смену плюс расход погрузчика 40–60 кВт·ч. На линию с двумя челноками и погрузчиком — 90–120 кВт·ч в смену, в год при 2 сменах — 50 000–70 000 кВт·ч, или 330–560 тыс. ₽ — в 2,5–3 раза меньше AS/RS.

Но есть нюанс: AS/RS работает в 3 смены, shuttle обычно в 1–2 смены. На единицу пропускной способности (кВт·ч на 1 операцию) AS/RS эффективнее: 0,12–0,16 против 0,19–0,28 у shuttle. Энергия на единицу полезной работы у автомата ниже благодаря рекуперации при опускании каретки и оптимизации траекторий.

Аварийные сценарии различаются. При отключении электричества AS/RS останавливается — кран замирает на середине цикла, паллета может остаться на захвате, перезапуск 30–90 минут с инженером. Pallet shuttle работает автономно — каретка дорабатывает цикл на аккумуляторе. Для зон с нестабильным питанием shuttle надёжнее, для AS/RS обязателен ИБП на 30–60 минут и дизель-генератор.

ESG-аспект тоже различается. При расчёте углеродного следа для отчётности (актуально для крупных корпораций и экспортёров в ЕС с 2026 года) AS/RS выигрывает за счёт меньшего удельного потребления и возможности подключения солнечных панелей на кровле rack-clad-конструкции (15–25% от годового потребления линии). Pallet shuttle экономнее в абсолютных цифрах, но менее «зелёный» на единицу операции и сложнее подключается к ВИЭ из-за стандартного склада с типовой кровлей.

Сводная таблица сравнения

Таблица показывает: AS/RS доминирует по производительности, гибкости и удельной энергоэффективности, shuttle — по CAPEX, ИТ-простоте и требованиям к зданию. При потоке менее 50 000 паллет/мес AS/RS никогда не догоняет shuttle по TCO. При потоке свыше 80 000 shuttle уже физически не справляется одной системой. Промежуточный диапазон 50 000–80 000 — спорная зона, где решение зависит от ИТ-зрелости, наличия здания и доступности капитала.

Точка перелома и кейс выбора

Точка перелома считается по простой формуле: ROI становится одинаковым там, где разница в OPEX компенсирует разницу в CAPEX за срок жизни. При ценах 2026 это уровень 50 000–55 000 операций в месяц. Ниже — shuttle выгоднее на 5–7 лет, выше — AS/RS. Расчёт для 4 000 паллетомест: разница CAPEX 50 млн ₽ (65 vs 22). Разница OPEX в год: shuttle тратит на 7–8 млн ₽ больше за счёт ФОТ. Срок выравнивания — 6,7 лет. На потоке 50 000/мес разница OPEX вырастает до 9–10 млн ₽/год, срок 5 лет. На 80 000/мес — до 13 млн ₽/год, срок 3,8 года.

Если горизонт планирования меньше 5 лет (аренда на 4 года), shuttle почти всегда выгоднее. Если горизонт 10+ лет (собственное здание) — порог снижается до 35 000–40 000 операций. В Москве и СПб зарплаты операторов выше на 35–50%, точка перелома смещается вниз — AS/RS выгоден от 35 000–40 000. В регионах с дешёвой рабочей силой (Поволжье, Урал) shuttle выгоднее до 65 000–70 000.

Кейс: FMCG-распредцентр на 4 000 паллетомест

РЦ напитков и снеков в Подмосковье, 4 000 паллетомест, 65 000 операций/мес, 12 SKU топ + 40 SKU «хвоста», горизонт 8 лет, собственное здание 14 м. Выбор: AS/RS (CAPEX 72 млн ₽) vs гибрид pallet shuttle на топ-12 + фронтальные на хвост (CAPEX 21 + 5 = 26 млн ₽). TCO на 8 лет: AS/RS 165 млн ₽, гибрид 158 млн ₽ — разница 4% в пользу гибрида, в пределах погрешности.

Решающим стал не TCO, а ИТ-фактор. У РЦ был стандартный WMS без опыта интеграции с WCS, ИТ-команда из 2 человек, бюджет на доработки 1 млн ₽/год. AS/RS требовал инвестиций в ИТ-зрелость 8–12 млн ₽ и постоянной поддержки внешнего вендора. Выбрали гибрид с shuttle — окупаемость 22 месяца, при росте потока до 90 000/мес через 4–5 лет планируют апгрейд до AS/RS.

Правило: при потоке ниже 70 000 операций/мес и средней ИТ-зрелости гибрид «shuttle + фронтальные» почти всегда выигрывает у чистого AS/RS. AS/RS оправдан при потоке свыше 70 000, ассортименте 50+ SKU и зрелой ИТ-функции. Альтернативы — в обзоре 11 типов стеллажей и материале про тёмный склад без операторов. Промежуточный вариант между двумя системами — складская робототехника AGV и AMR с CAPEX 12–25 млн ₽.

FAQ

Можно ли совместить AS/RS и pallet shuttle на одном складе?

Да, это распространённая практика для РЦ от 8 000 паллетомест. AS/RS — основная зона хранения с FIFO и широким ассортиментом, shuttle — буфер под топ-SKU с большими партиями. Оправдано при потоке от 100 000 операций/мес и ассортименте 100+ SKU. Дополнительный CAPEX на shuttle 20–35 млн ₽ против чистого AS/RS, экономия OPEX 4–7 млн ₽/год — окупаемость гибрида 5–7 лет.

При каком объёме AS/RS никогда не окупится?

При потоке менее 25 000 операций/мес AS/RS убыточен на любом горизонте: кран простаивает 60–75% времени, амортизация съедает экономию ФОТ, окупаемость уходит за 10 лет. На таких объёмах рассматривайте shuttle, набивные стеллажи drive-in или фронтальные с продвинутой WMS — последнее часто даёт лучший ROI без автоматики.

Какая система надёжнее в долгосрок?

AS/RS — ресурс 18–25 лет, ТО 1,5–3 млн ₽/год, капремонт на 8–10-м году 12–18 млн ₽. За 20 лет расходы на поддержание — 35–55 млн ₽. Pallet shuttle — ресурс 10–12 лет на каретку, замена челноков каждые 6–8 лет (1,3–1,6 млн ₽ за штуку), стеллажи живут 20+ лет независимо. Расходы за 20 лет — 15–25 млн ₽. По надёжности компонентов AS/RS выше, но и цена обслуживания выше. Долгосрочно AS/RS дешевле на единицу операции.

Сколько людей нужно на сопровождение AS/RS?

Минимальная команда на круглосуточный объект из 2–3 кранов — 5–6 человек: руководитель эксплуатации, 1–2 диспетчера WCS, 2 техника, ИТ-специалист на поддержку интеграции. Плюс 1–2 раза в год вендор для регламентных работ. Для pallet shuttle команда меньше — 3–4 человека: 2 оператора погрузчиков, техник, ИТ-специалист на 0,3 ставки. Разница в ФОТ — 6–10 млн ₽/год в пользу shuttle.

Что выбрать при стартапе или непредсказуемом росте?

Pallet shuttle. Аргументов три: CAPEX в 25–30 раз меньше (критично на ранней стадии, когда деньги нужны на маркетинг и закупки); ИТ-простота — обычный WMS без интеграционных проектов; гибкость — каретки и стеллажи демонтируются за 2–3 недели, AS/RS привязан к зданию на весь срок жизни. Если стартап вырастет до 80 000+ операций/мес — строится отдельный AS/RS-склад, а shuttle перевозится в региональный РЦ или продаётся (вторичный рынок развит, цены 50–65% от новых).

^fem-9831: FEM 9.831 — стандарт Европейской федерации погрузочно-разгрузочного оборудования по расчёту автоматизированных стеллажных систем хранения и комплектации (storage and retrieval machines). ^en-528: EN 528:2008 «Rail dependent storage and retrieval equipment. Safety requirements» — европейские требования безопасности к рельсовым кранам AS/RS. ^en-15620: EN 15620:2008 — допуски на геометрию стеллажей. Для AS/RS допуск по вертикали ±3 мм на 12 м, для shuttle ±2 мм по горизонтали направляющих на 6 м длины канала.
